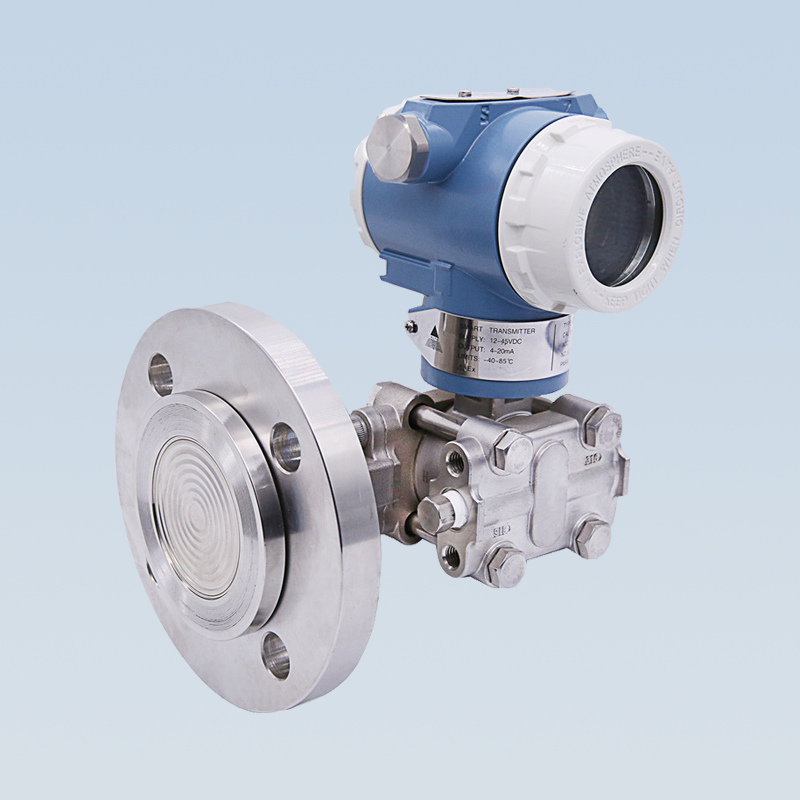

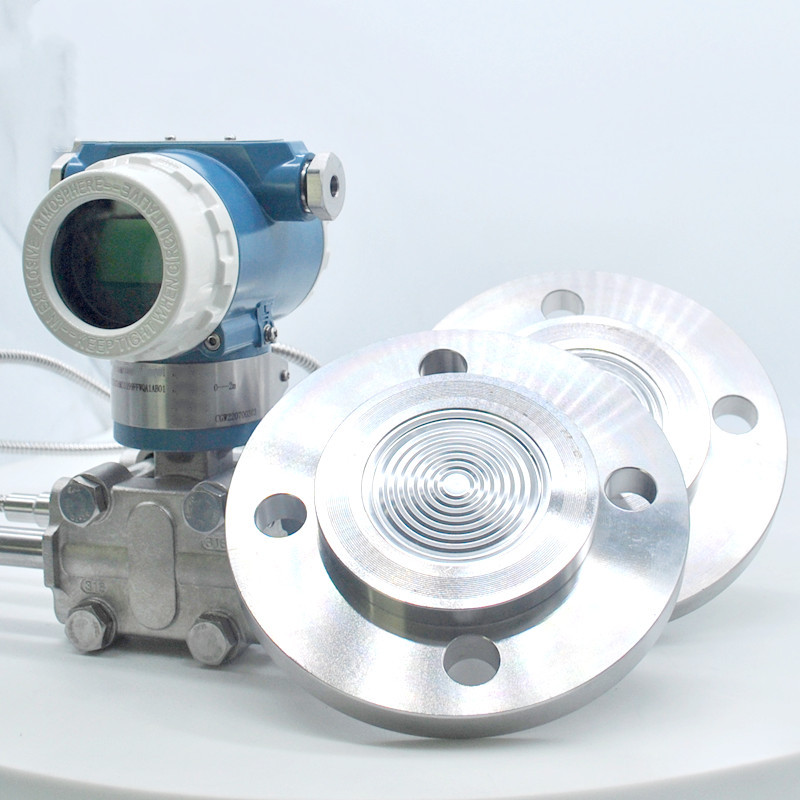

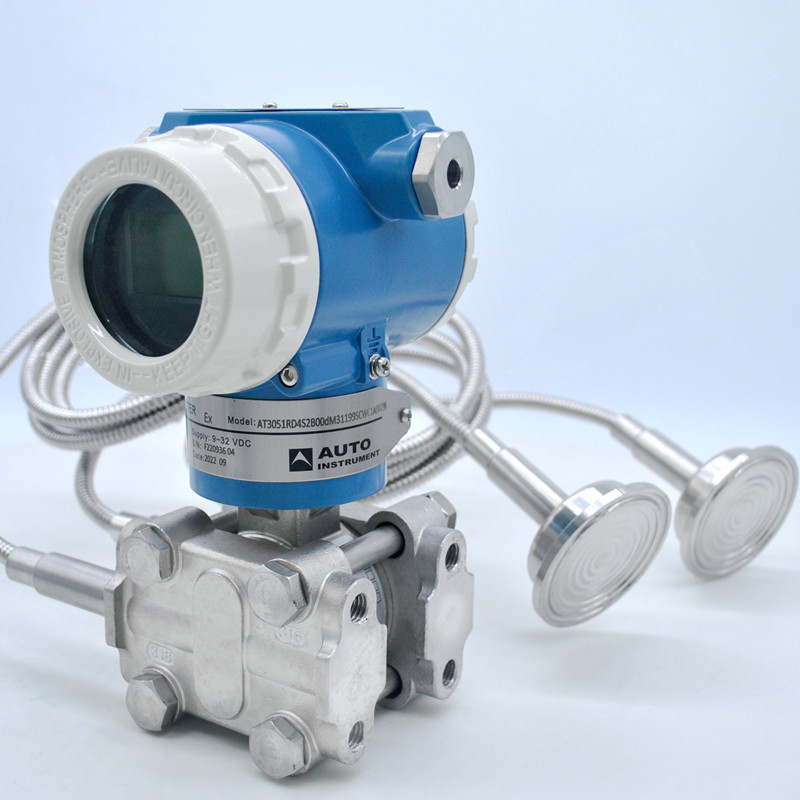

Pemancar Level Diafragma Flensa Segel Jarak Jauh 4-20mA
- informasi
- Deskripsi Produk
- Video
- Download
Pengantar Singkat
Pemancar level diafragma segel jarak jauh menggunakan sensor kapasitif terisolasi, Dengan teknologi dan proses canggih seperti koreksi laser, kompensasi suhu, dan pemrosesan sinyal analog yang cerdas, produk ini memiliki karakteristik presisi tinggi, keandalan yang baik, kecepatan respons yang cepat, dan kinerja yang stabil. Produk ini memiliki struktur yang sederhana, mudah dipasang, digunakan, dan dirawat.
Transmiter level yang dipasang pada flensa adalah generasi baru instrumen deteksi dan kontrol tekanan anti-korosi kimia. Alat ini memiliki kemampuan anti-interferensi yang kuat dan cocok untuk transmisi sinyal jarak jauh. Alat ini diterima dengan baik oleh para perancang dan pengguna.
Fitur
Sinyal keluaran: 4～20MA. Sistem dua kabel DC (analog)
Sinyal digital ditumpangkan pada sinyal DC dua kawat 4~20mA, dan pengguna memilih keluaran linier atau akar kuadrat. (cerdas)
Sumber daya listrik: 24V DC
Pengaruh beban: Saat catu daya stabil, tidak ada pengaruh beban.
Akurasi pengukuran: akurasi referensi 0,075%
Peredaman: biasanya dapat disesuaikan antara 0,1 dan 16 detik, ketika diisi dengan cairan inert atau dengan perangkat transmisi jarak jauh, konstanta waktu akan meningkat.
Waktu mulai: <2 detik, tidak perlu pemanasan.
Aplikasi industri
Minyak dan gas
Kimia
Metalurgi
Farmasi
Listrik
Industri ringan
Lembar Pesanan
| Barang | Kode | Spesifikasi |
| AT3051LT | Pemancar level diferensial diafragma | |
| Rentang Pengukuran | 3 | 0-4~7,5 Kpa |
| 4 | 0~37,4 Kpa | |
| 5 | 0~186,8 Kpa | |
| 6 | 0~690 Kpa | |
| 7 | 0~2068 Kpa | |
| Keluaran | S | 4-20mA, Protokol HART, Output linier |
| Bahan Diafragma Sensor / Isi Cairan | 2 | Baja Tahan Karat 316L Minyak Silikon |
| 3 | Hastelloy C Minyak Silikon | |
| A | Baja tahan karat 316L Minyak fluorin | |
| Lubang pembuangan | B | Flensa belakang proses atau tidak ada |
| DI DALAM | Sisi flensa proses bagian atas | |
| L | Sisi flensa proses bagian bawah | |
| Bahan O-ring yang Terbasahi | 7 | Good-N (NBR) |
| 6 | Viton (FKM) (Suhu) ≥-20℃) | |
| 5 | Viton Suhu Rendah (FKM-GFLT) | |
| Saluran Masuk Kabel | 1 | M20*1.5 |
| Koneksi Proses | C | 2'' ANSI 150# |
| D | 2'' ANSI 300# | |
| J | 2'' ANSI 600# | |
| DAN | 3'' ANSI 150# | |
| F | 3'' ANSI 300# | |
| K | 3'' ANSI 600# | |
| G | 4'' ANSI 150# | |
| H | 4'' ANSI 300# | |
| Q | DN50 PN1.6MPa/4Mpa | |
| R | DN50 PN6.4Mpa | |
| M | DN50 PN10Mpa | |
| S | DN80 PN1.6MPa/4Mpa | |
| T | DN80 PN6.4 MPa | |
| N | DN80 PN10Mpa | |
| DI DALAM | DN100 PN1.6MPa/4Mpa | |
| DI DALAM | DN100 PN6.4Mpa | |
| Bahan Diafragma Berflensa | A | Baja tahan karat 316L |
| B | Hastelloy C | |
| C | Tantalum | |
| DAN | Lapisan PFA | |
| F | Lapisan F46 | |
| G | Berlapis emas | |
| Masukkan Panjang Tabung | 0 | 0 |
| 1 | 50 mm | |
| 2 | 100 mm | |
| 3 | 150 mm | |
| Isi Cairan (Sisi tekanan tinggi) | A | Minyak Silikon |
| C | Minyak fluorin | |
| Opsional | D | Tipe aman secara intrinsik, Tahan api (Exd IIC T4~T6) |
| Saya | Aman secara intrinsik (Exia IIC T4~T6) | |
| M3 | Layar LCD | |
| D1 | Katup atau sekrup pembuangan baja tahan karat (2 buah) | |
| C1 | Flensa pinggang betina 1/2'' NPT (2 set) | |
| C12 | Pipa tekanan 1/2'' NPT-M20*1.5-Φ14 (2 set) | |
| C2 | Sambungan T ulir jantan M20*1.5 (2 set) | |
| C21 | Sambungan T M20*1.5 - Pipa tekanan Φ14 (2 set) | |
| K1 | Perawatan penghilangan lemak | |
Jalur Produksi
Pemancar level yang dipasang pada flensaAplikasi
2. Transmiter level terpasang flensa dengan berbagai pilihan cairan pengisi. Rentang, nol eksternal terus menerus.
