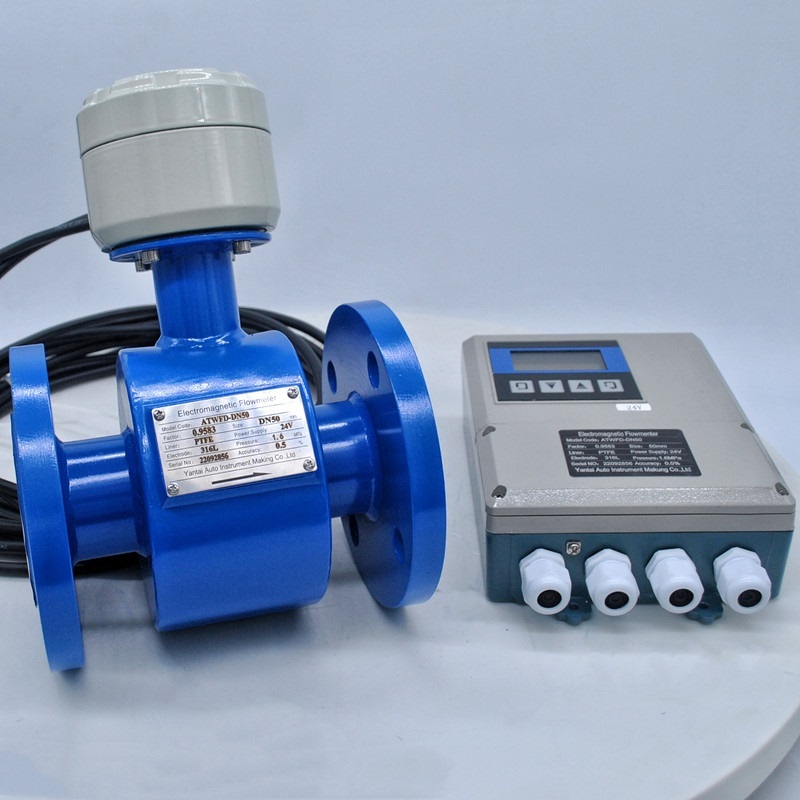

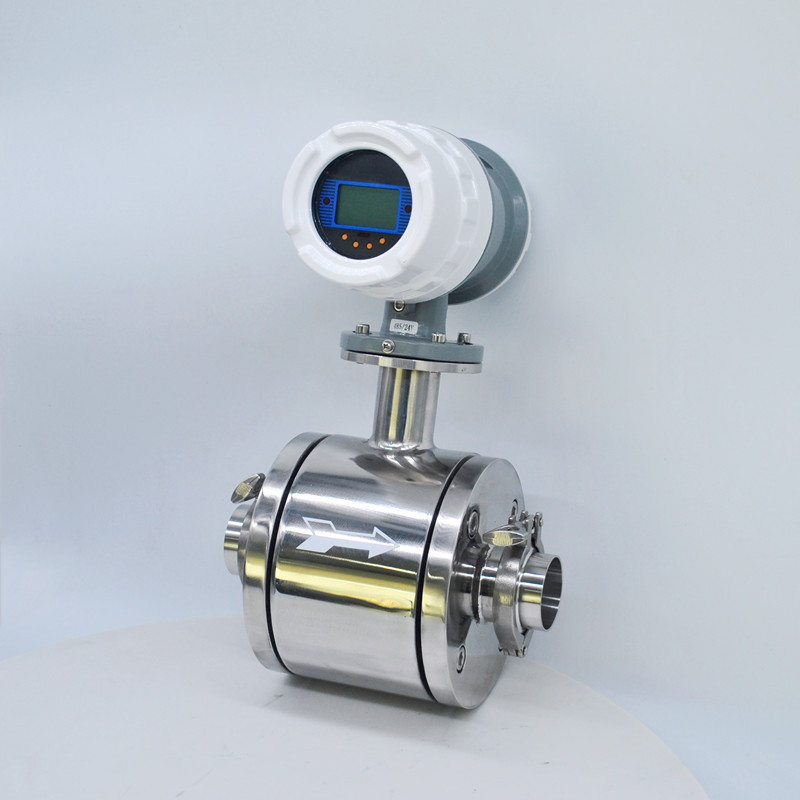

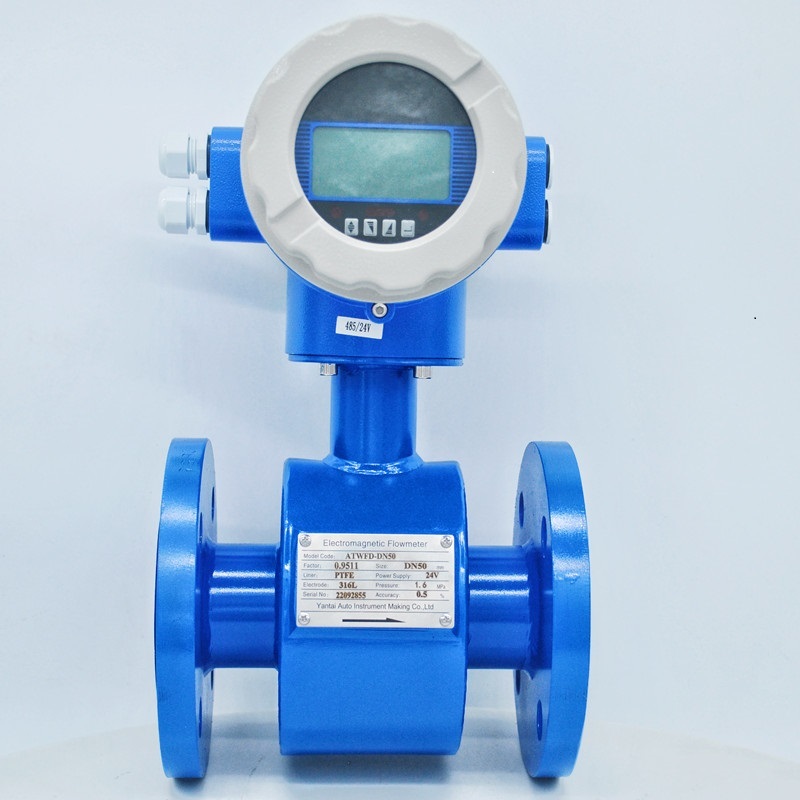

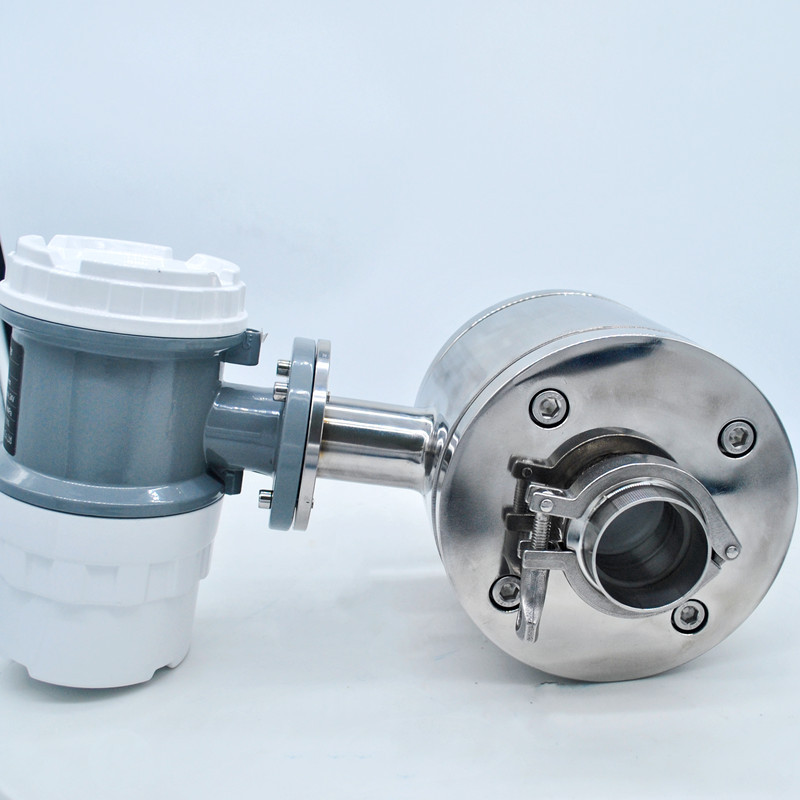

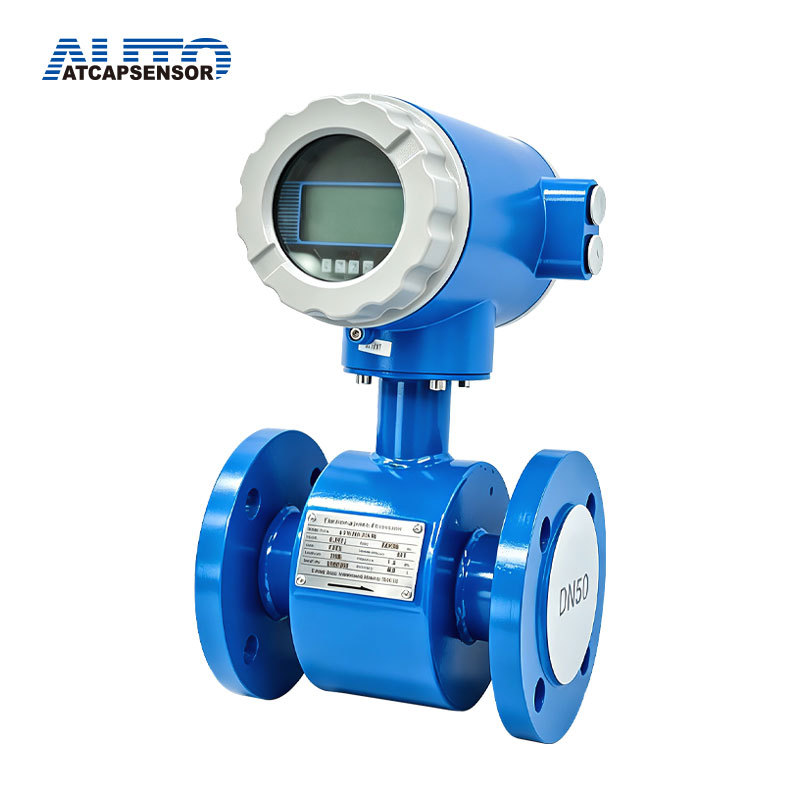

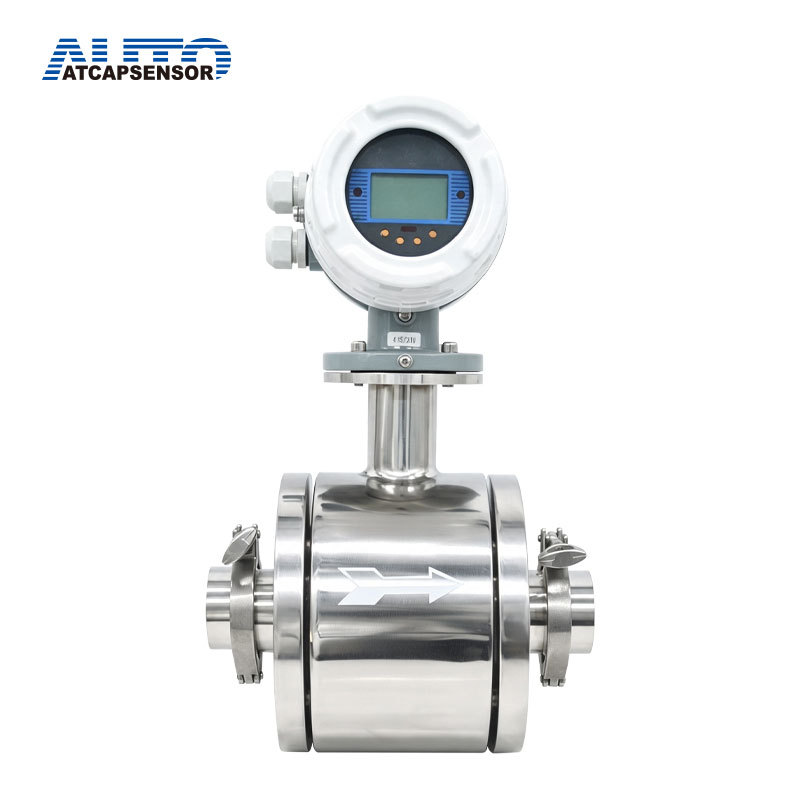

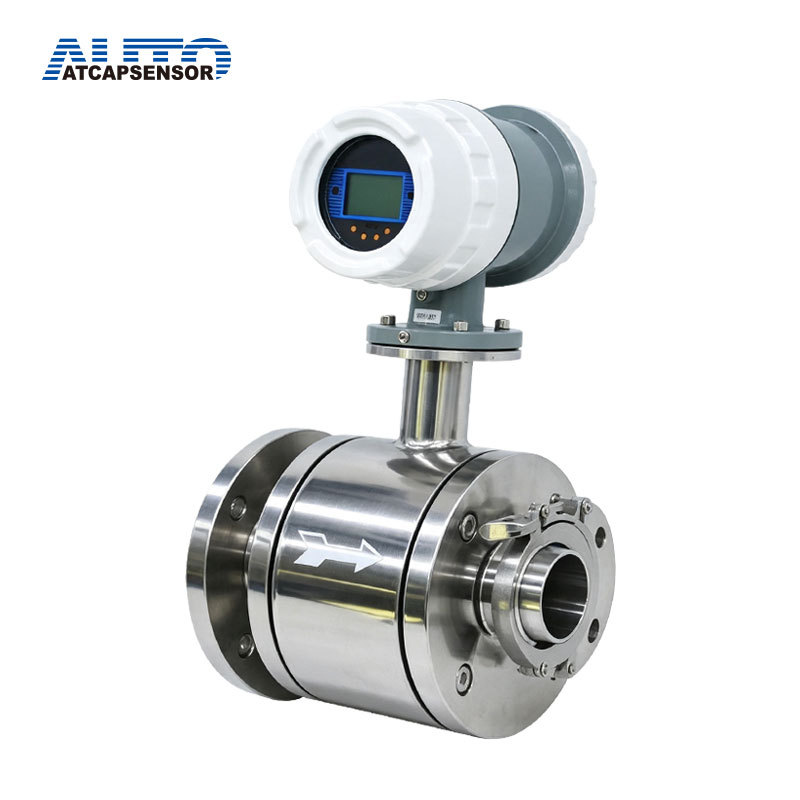

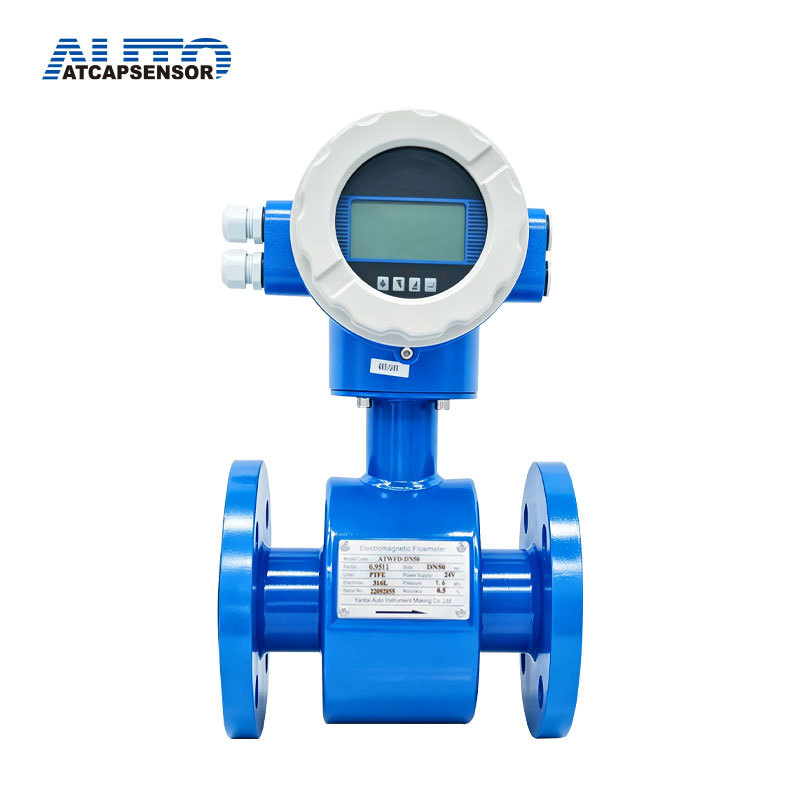

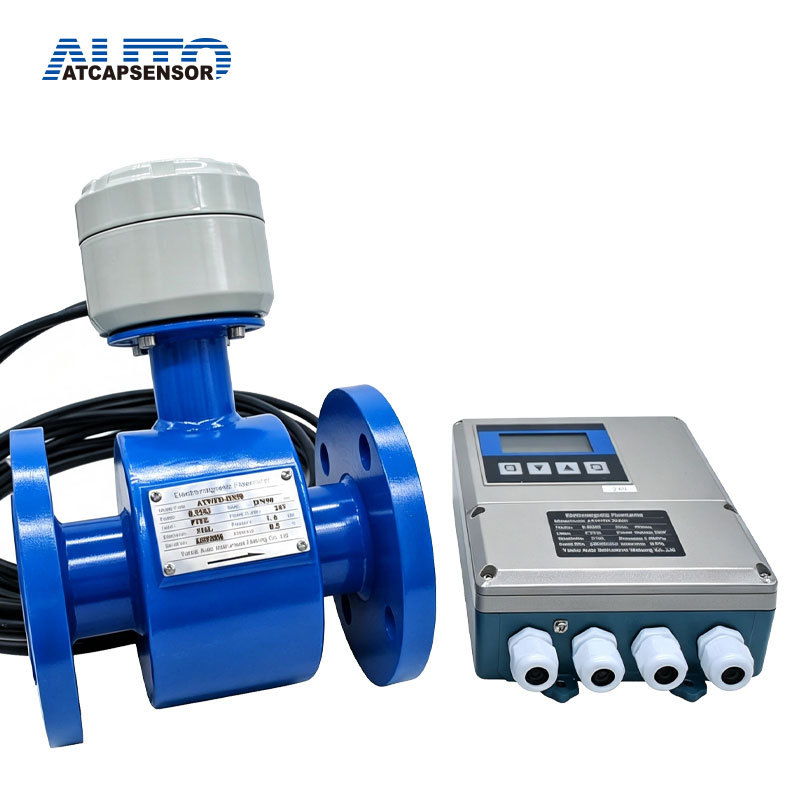

Pengukur Aliran Air Magnetik Digital 2 Inci
- informasi
- Deskripsi Produk
- Video
- Download
Pengukur Aliran Magnetik hanya memiliki dua bagian yang tidak bergerak yang bersentuhan dengan media fluida yang diukur—sebuah lapisan pelindung yang melindungi badan aliran dari fluida dan sepasang elektroda yang mendeteksi kecepatan fluida yang mengalir.
Desain pengukur aliran magnetik memastikan bahwa alat ini dapat dibuat agar kompatibel dengan hampir semua cairan konduktif tanpa memandang densitas, viskositas, komposisi kimia, atau kondisi cairan/jumlah partikel, dan dengan fitur masa pakai yang lama, perawatan yang minim, penurunan tekanan yang rendah, dan minimal invasif. Alat ini banyak digunakan di berbagai industri dan aplikasi termasuk air limbah/kota, makanan/minuman, pulp/kertas, dll.
Fitur:
Nama: | Pengukur aliran elektromagnetik cerdas |
| Ketepatan: | ±0,5%R |
| Tekanan: | 1.6MP (DN10~DN150) 1.6MPA (DN200~DN600) 1.0MPA (DN700~DN1200) 0.6MPA (DN1400~DN2000) (Yang lainnya dapat disesuaikan) |
| Instalasi: | Flensa (standar) Penjepit (sesuai pesanan) |
| Elektroda: | Paduan SS316L (standar) HB/HC (asam dan basa kuat) Titanium; tantalum; tungsten karbida; platinum |
| Lapisan: | Neoprene;PTFE;F46;PFA |
| Rasio Jangkauan: | 20:01 |
| Suasana sekitar: | Sensor: -25 ~ 180 ℃ konverter: -10 ~ 60 ℃ |
| Kebutuhan cairan: | Medium konduktif (konduktivitas ≥ 5US / CM) |
Bagaimana cara memilih bahan lapisan dalam?
| Bahan pelapis | Aplikasi |
| Teflon | Media korosif kuat seperti asam kuat dan basa kuat. |
| PFA | Berlaku dalam kondisi tekanan beban |
| F46 | 1. Sama seperti PTFE. 2. Dapat diaplikasikan pada media dengan tingkat abrasi rendah. |
| Neoprene | Air, limbah dan lumpur, serositas mineral dengan abrasi rendah. |
| Poliuretan | Dapat diaplikasikan pada mineral serosity, lumpur, dan lumpur batubara dengan abrasi tinggi. |
Bagaimana cara memilih material elektroda?
| Bahan elektroda | Aplikasi |
| SS316L | Dapat digunakan pada air, air limbah, dan media korosif. |
| Karbida tungsten | Dapat diaplikasikan pada media yang tidak korosif dan memiliki abrasi rendah. |
| Hastelloy B(HB) | Memiliki daya tahan yang kuat terhadap asam klorida dengan konsistensi apa pun. |
| Hastelloy C(HC) | Tahan terhadap asam pengoksidasi seperti asam nitrat, asam campuran, dll. |
| Titanium | Air laut, dan berbagai jenis klorida, garam hipoklorit, asam yang dapat dioksidasi, dll. |
| Dan | Asam fluorida, asam sulfat berasap, sisa bahan kimia alkali, dll. |
| Platinum-iridium | Media kimia kecuali aqua fortis, garam amonium. |
| Jenis | Pengukur Aliran Magnetik Umum (Tipe Terintegrasi/Jarak Jauh) | Magnet Bertenaga Baterai Pengukur Aliran | Pengukur Aliran Magnetik Tipe Sisipan |
| Ukuran Garis | 3/8" - 80" (DN10 - DN2000) | 1/8" - 24" (DN3 - DN600) | 3/8" - 240" (DN10 - DN6000) |
| Ketepatan | ±0,5% dari Pembacaan | ||
| Daya konduksi | harus ≥ 5 μS/cm | harus ≥ 5 μS/cm | harus ≥ 5 μS/cm |
| Suhu Proses. | -58-356°F (-50-180°C) | -40-300°F (-50-150°C) | -58-356°F (-50-180°C) |
| Bahan Perumahan | Baja Karbon / SS 304 / SS 316 | ||
| Bahan Elektroda | SS 316L/ Hastelloy C/ Paduan Hastelloy B/ Nikel/ Titanium/ Tantalum/ Karbida Tungsten | ||
| Bahan Pelapis | Neoprene (Karet Kloroprena) / PTFE / PFA / Keramik F46 / Karet Keras (Ebonit) / Poliuretan | ||
| Koneksi Proses | Koneksi Wafer Sambungan Ulir Koneksi Flange (ANSI, DIN, JIS) Tri-clamp On (Sanitasi) | ||
| Resistansi Pembumian | < 10 Ω | ||
| Perlindungan | IP 65 (Tipe Terintegrasi) IP 68 (Tipe Jarak Jauh) | ||
| Keluaran | Pulsa P / 4-20mA / RS 485 / Hart | ||
| Catu Daya | AC 220V / DC 24V | ||
| Suhu Sekitar | -5 - +130 °F (-20 - 55 °C) | ||
| Kelembaban Relatif | Kelembapan relatif 5% hingga 90% | ||
| Aplikasi | harus ≥ 5 μS/cm | pengukuran fluida konduktif di area tanpa ketersediaan listrik | pipa besar di mana akurasi tinggi TIDAK diperlukan |
Lembar Pesanan:
Model | Kode akhiran | Keterangan | ||||||||
ATWFD | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | Pengukur aliran elektromagnetik | |
Diameter | xx | Standar untuk diameter 0006:DN6;0015: DN15 0100:DN100;2200:DN2200 | ||||||||
Struktur | S | Tipe terintegrasi dengan layar LCD
| ||||||||
L | Tipe remote dengan kabel 10 meter | |||||||||
Elektroda bahan | M | Ss316 | ||||||||
T | Titanium | |||||||||
D | Tantalum | |||||||||
H | Hastelloy Paduan C | |||||||||
P | Plstinum-Iridium | |||||||||
Keluaran sinyal | 0 | Tidak ada output | ||||||||
1 | 4-20mA/Pulsa | |||||||||
Bahan pelapis | X | Karet | ||||||||
P | Propilen Oksida | |||||||||
F | PTFE | |||||||||
A | PFA | |||||||||
Catu daya | 0 | Tegangan 110-240VAC | ||||||||
1 | 24VDC (20-36VDC) | |||||||||
2 | Sumber daya baterai | |||||||||
komunikasi | 0 | Tidak ada komunikasi | ||||||||
1 | Modbus RS485 | |||||||||
2 | Hart | |||||||||
3 | GPRS | |||||||||
koneksi | Dinas Keamanan Negara | Flensa D16 DIN PN16, Flensa D25 DIN PN25..... | ||||||||
AXX | A15 ANSI150#Flange A30 ANSI300#Flange..... | |||||||||
JXX | Flange J10 JIS 10K Flange J20 JIS 20K...... | |||||||||
XXX | Permintaan lainnya | |||||||||
Bahan tubuh | CS | Baja karbon | ||||||||
S4 | Baja tahan karat 304 | |||||||||
Garis kalibrasi:
Setiap instrumen kami telah dikalibrasi di pabrik dan diperiksa 100%, serta memiliki sistem purna jual yang sempurna. Produk yang berbeda memiliki kemasan yang berbeda karena ukurannya yang berbeda. Kami akan memastikan bahwa setiap flow meter aman dan lengkap sampai ke tangan Anda.
Memasang:
2. Flowmeter elektromagnetik adalah instrumen pengukur aliran volume, yang tidak dipengaruhi oleh suhu, viskositas, densitas, dan konduktivitas (dalam rentang tertentu) dari medium yang diukur selama proses pengukuran.
