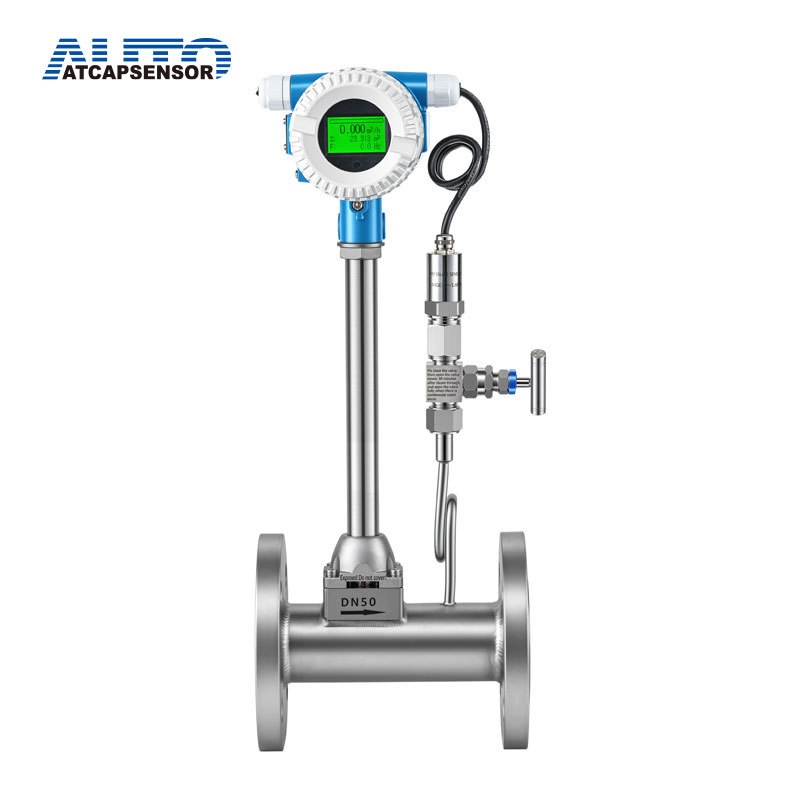

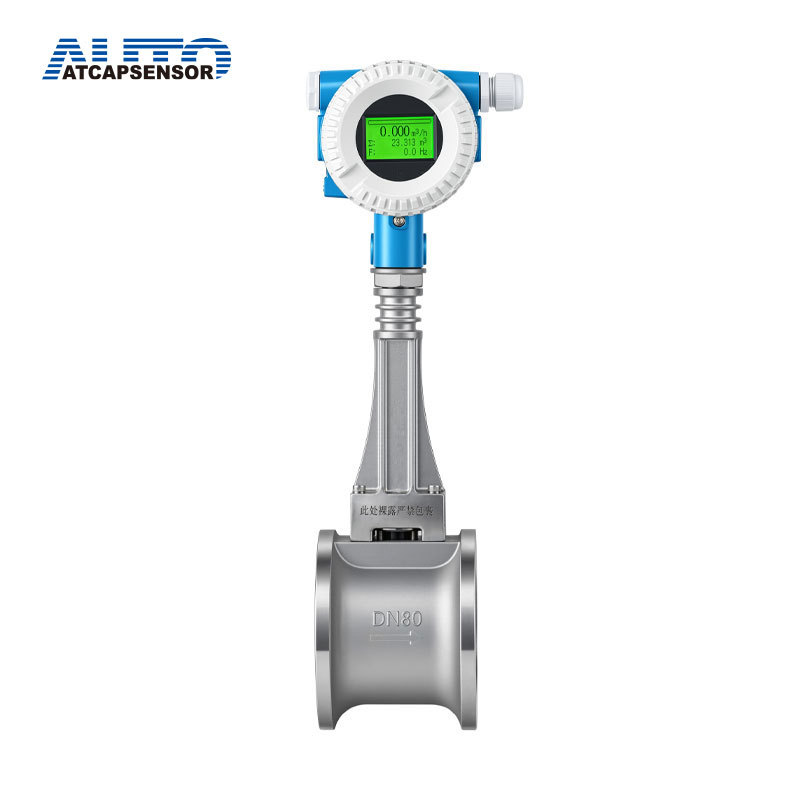

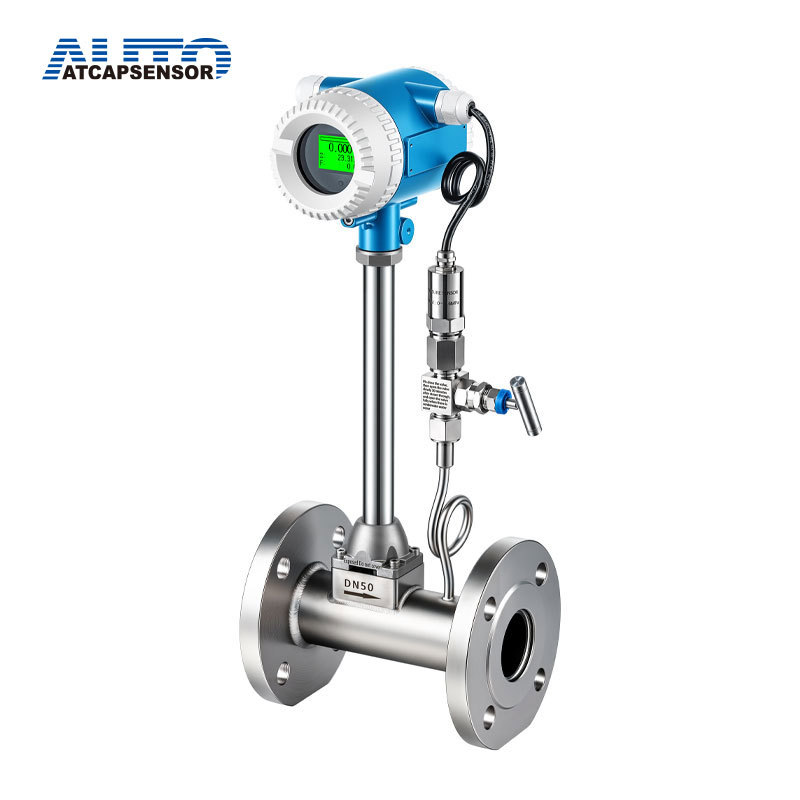

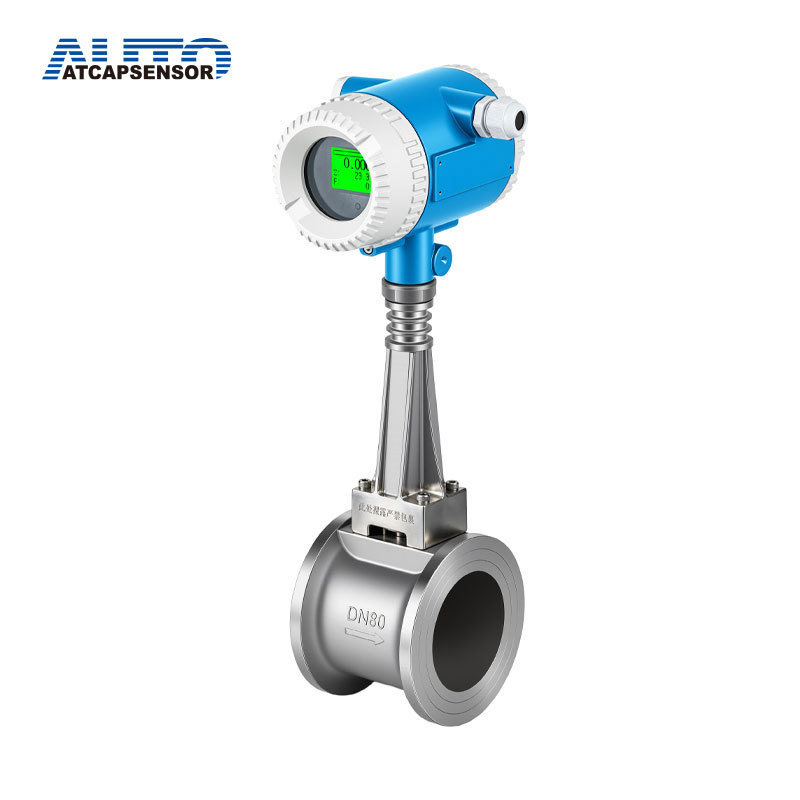

Pengukur Aliran Air Vortex Digital Presisi Tinggi
- informasi
- Deskripsi Produk
- Video
perkenalan produk
Pengukur aliran gas pusaran sangat ideal untuk memantau uap super panas dan udara bertekanan. Selain itu, pengukur aliran air pusaran dilengkapi dengan sensor suhu dan pemancar tekanan untuk pemantauan uap secara real-time.
Fitur
Dengan antarmuka digitalnya, pengukur aliran uap pusaran menawarkan rentang pengukuran yang luas, presisi luar biasa, penurunan tekanan minimal, keandalan tinggi, dan stabilitas jangka panjang.
Struktur pengukur aliran gas pusaran sangat sederhana, memudahkan pemasangan dan pemeliharaan karena tidak adanya bagian yang bergerak dan tidak adanya keausan mekanis.
Menampilkan desain papan amplifikasi yang khas, meteran ini mengakomodasi zat gas dan cair.
Selain itu, pengukur aliran air pusaran menawarkan berbagai pilihan transmisi data, seperti keluaran 4-20mA, keluaran frekuensi, dan keluaran RS485.
Parameter Pengukur Aliran Uap Vortex
Parameter Pengukur Aliran Uap Vortex
| Standar Eksekutif | Pengukur Aliran Uap Vortex (JB/T9249-1999) | ||
| Peraturan Verifikasi | Pengukur Aliran Uap Vortex (JJG1029-2007) | ||
| Klasifikasi Pengukur Aliran | Sensor pusaran, Pengukur aliran pusaran tampilan pintar, Pengukur aliran pusaran kompensasi suhu dan tekanan, pengukur aliran pusaran tipe penyisipan | ||
| Sedang | Uap, Udara terkompresi, Gas batubara, Cairan dan media berkecepatan tinggi lainnya | ||
| Diameter meter dan sambungannya | Sambungan Flange DN15-DN300 atau Penjepit Flange | ||
| DN200-DN1500 adalah tipe penyisipan | |||
| Standar Flensa | CB/T9119-2000, Standar ANSI, Standar JIS dapat disesuaikan | ||
| Sumber Daya listrik | Baterai Lithium 24VDC atau 3,6V, Konsumsi Daya ＜5W | ||
| Keluaran | 4-20mA atau keluaran Pulsa | ||
| Antarmuka Komunikasi | Komunikasi RS485 atau komunikasi MODBUS-RTU | ||
Tingkat Akurasi | Cairan | ±1,0%R (Pipa) ±2% (Plug-in) | |
| Gas atau Uap | ±1,5%R (Pipa) ±2,5% (Plug-in) | ||
Pengulangan | Cairan | ≤0,2% | |
| Gas atau Uap | ≤0,5% | ||
| Jangkauan Radio | 1:10-1:20 | ||
Menggunakan Kondisi | Suhu Sedang | T2 (tipe suhu sedang) | -40℃~+280℃ |
| T3 (tipe suhu tinggi) | 280℃~+350℃ | ||
| Tekanan | 1.6MPa, 2.5MPa, 4MPa | ||
| Suhu Sekitar | -20℃~+60℃ | ||
| Tekanan atmosfir | 86KPa~106KPa | ||
Lembar Pesanan
| Model | Kode | Spesifikasi | |||||||||
| LUGB | Pengukur Aliran Air Pusaran | ||||||||||
| Diameter | DN15-DN300 | ||||||||||
| Koneksi | Saluran pipa | FL | Sambungan Flensa | ||||||||
| JZ | Penjepit Air | ||||||||||
| DENGAN | Disesuaikan | ||||||||||
| Ketepatan | Saluran pipa | 10 | 1,0%R | ||||||||
| 15 | 1,5%R | ||||||||||
| Kompensasi Suhu dan Tekanan | S | Dengan | |||||||||
| DENGAN | Tanpa | ||||||||||
| Protokol komunikasi | N | Tidak Ada Antarmuka Komunikasi | |||||||||
| H | Protokol HART | ||||||||||
| M | Protokol MODBUS | ||||||||||
| Keluaran | 1 | Tidak Ada Keluaran | |||||||||
| 2 | Keluaran 2 kawat 4-20mA | ||||||||||
| 3 | Keluaran Pulsa | ||||||||||
| Sumber Daya listrik | DD | 24VDC | |||||||||
| B | Baterai 3.6V | ||||||||||
| Bahan Tubuh | S | Besi tahan karat | |||||||||
| Media Ukur | 1 | Gas | |||||||||
| 2 | cair | ||||||||||
| 3 | Uap Jenuh | ||||||||||
| 4 | Uap Super Panas | ||||||||||
