gauge pressure transmitter

Perkenalan

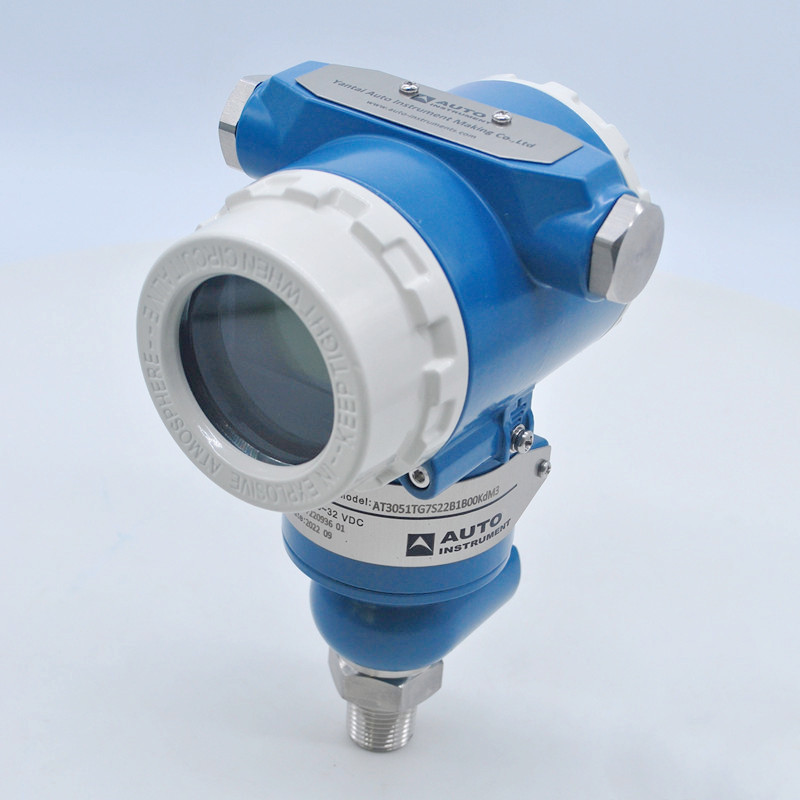

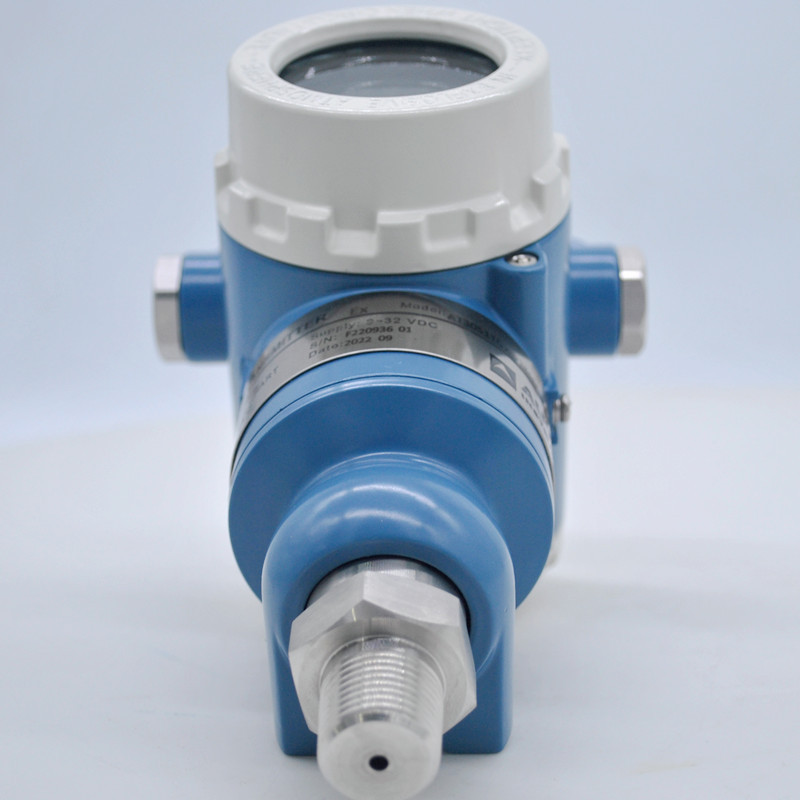

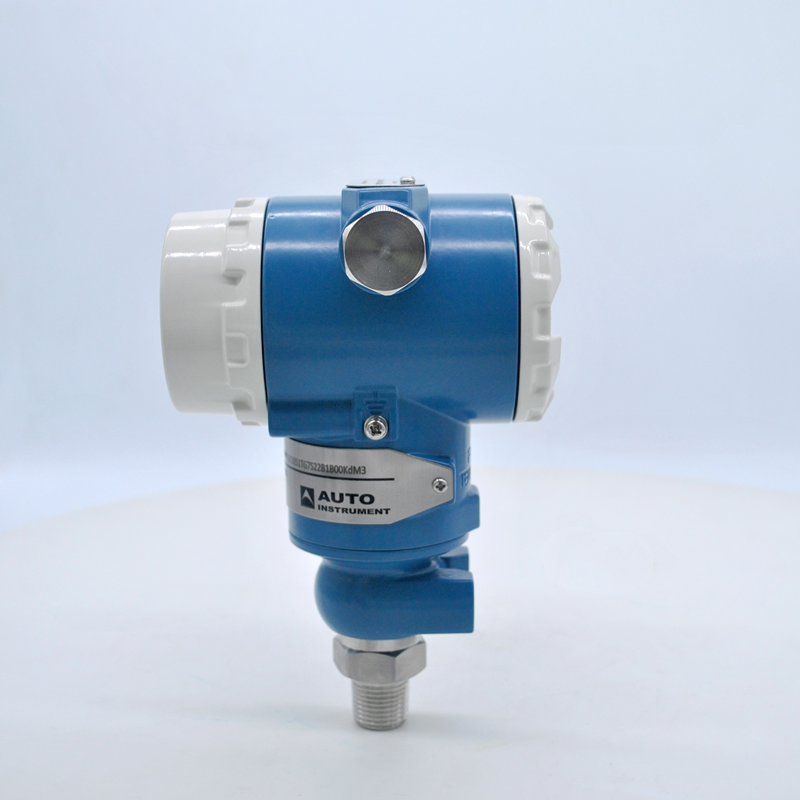

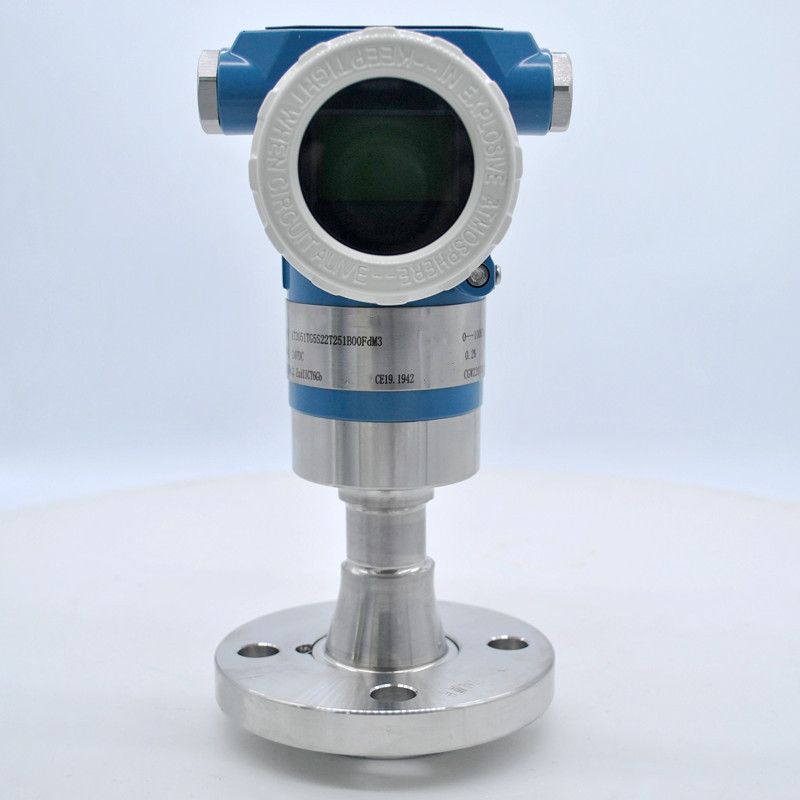

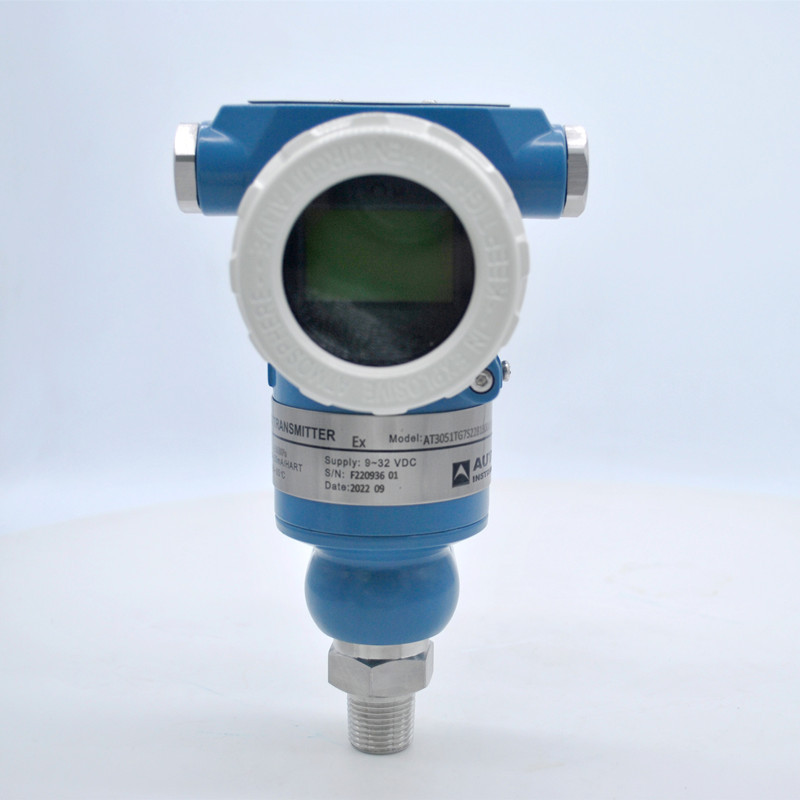

Transmiter tekanan absolut/gauge berkinerja tinggi AT3051 cocok untuk mengukur aliran cairan, gas, atau uap serta level cairan, densitas, dan tekanan. Transmiter ini menghasilkan sinyal DC 4~20mA yang sesuai dengan tekanan yang diukur. Sensornya yang sangat akurat dan stabil juga dapat mengukur tekanan statis yang dapat ditampilkan pada indikator terintegrasi atau dipantau dari jarak jauh melalui komunikasi HART. Fitur utama lainnya termasuk respons cepat, pengaturan jarak jauh menggunakan komunikasi, diagnostik mandiri, dan output status opsional untuk alarm tekanan tinggi/rendah.

SPESIFIKASI FISIK

Bahan Bagian yang Terkena Cairan

Diafragma Isolasi: Baja tahan karat 316L / Hastelloy C

Konektor Proses: Baja tahan karat 316

Cairan pengisi: Minyak silikon/Minyak berfluorinasi

PenguatCasing: Aluminium dengan lapisan resin epoksi

Gasket Konektor Proses: Perbunan (NBR)

Plat nama dan label: baja tahan karat 304

Berat: 1,6 kg

Tingkat Perlindungan: IP67

Lembar Pemesanan Pemancar Tekanan

Barang	Kode	Spesifikasi
AT3051TG		Pemancar Tekanan Pengukur
AT3051TA		Pemancar Tekanan Absolut
Rentang Pengukuran	3	0-1,5~7,5 Kpa
	4	0~37,4 Kpa
	5	0~186,8 Kpa
	6	0~690 Kpa
	7	0~2068 Kpa
	8	0~6890 Kpa
	9	0~20680 Kpa
	0	0~100 MPa
Keluaran	S	4-20mA, Protokol HART, Output linier
Bahan Diafragma	2	Baja Tahan Karat 316L
Bahan Diafragma	3	Hastelloy C
Isi Cairan	2	Minyak Silikon
Isi Cairan	2	Minyak fluorin
Koneksi Proses	D	1/2'' NPT F
	A	M20*1.5
	B	1/2'' NPT M
	C	1/2'' G
	D	Dapat disesuaikan
Saluran Masuk Kabel	1	M20*1.5； NPT1/2''
Opsional	D	Tipe aman secara intrinsik, Tahan api (Exd IIC T4~T6)
	Saya	Aman secara intrinsik (Exia IIC T4~T6)
	M3	Layar LCD
	K1	Perawatan penghilangan lemak
	L1	Label gantung
	5C6	Perlindungan terhadap petir

Siap Dikirim, Pemancar Tekanan Pengukur Gas Pintar

gas pressure transmitter

Jalur Produksi

Aplikasi Pemancar Tekanan Pengukur Gas Pintar

Pemancar Tekanan Pengukur Gas Pintar

1. Fluida Proses: Cairan, Gas, Uap
2. Aplikasi: Tekanan Diferensial, Tekanan Gauge, Tekanan Absolut
3. Suhu Kerja: -25 hingga +95°C
4. Keluaran Arus: 4 - 20 mA 2 kabel Protokol Har t
5. Catu Daya: 24VDC
6. Suhu Lingkungan: -25 hingga +240°C
7. Sambungan proses: 1/4 - 18 NPT atau 1/2 - 14 NPT
8. Sambungan Listrik: 1/2”NPT atau M20*1.5
9. Pelindung: IP65
10. Aman Secara Intrinsik: Exia II C T6
11. Tahan ledakan: Exd II B T5

LEMBAR DATA TRANSMITTER TEKANAN GAUGE.pdf
